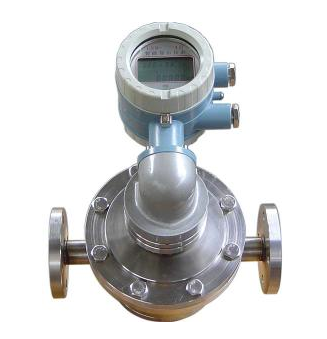

HT-LC系列橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的橢圓齒輪流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品、食品等，流量計可以選用不同的材料鑄鋼、不銹鋼和316制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的橢圓齒輪流量計能與本公司的MF-8000系列流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
橢圓齒輪流量計產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、HTLC-a型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、HTLC-e型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、HTLC-b型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止橢圓齒輪流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6

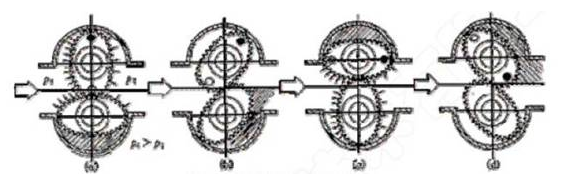

橢圓齒輪流量計工作原理圖：
◆橢圓齒輪流量計技術數據
普通鑄鐵型、鑄鋼型、不銹鋼型
|
型號
|
HTLC-a鑄鐵
|
HTLC-e鑄鋼
|
HTLC-b不銹鋼
|
|
公稱壓力Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
|
被測液體粘度
|
2 ~200 Mpa.s
|
|
被測液體溫度
|
-20℃～+100℃
|
|
流 量 范 圍 m3/h
|
|
型號
精度等級
|
LC-a鑄鐵
|
LC-e鑄鋼
|
LC-b不銹鋼
|
|
公稱口徑
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
|
|
|
|
|
|
|
|
|
