一、產品概述
HT-LDE分體型電磁流量計是最常用的液體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統，以保證用戶的經濟型、時效性、穩定性。廣泛應用于石油、化工、能源、冶金、食品、環保、水利等各個領域。
二、產品特點
分體型電磁流量計導流管內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。
無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響， 傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。
傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。
電磁流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。
采用EEPROM存儲器，測量運算數據存貯保護安全可靠。
采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。
高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）
防護等級：IP68
防爆等級：EXdIIBT4
三、型號規格表
|
規 格
|
代 碼
|
說 明
|
|
儀表種類
|
HT-LDE
|
智能電磁流量計
|
|
通徑代碼
|
-XXX
|
例：150表示DN150，若通徑后I插入式
|
|
電極形式
|
1
|
標準固定式
|
|
2
|
刮刀式
|
|
3
|
可拆卸更換式
|
|
電極材料
|
0
|
不銹鋼
|
|
1
|
鉑（Pt）
|
|
2
|
哈氏B（HB）
|
|
3
|
鉭（Ta）
|
|
4
|
鈦（Ti）
|
|
5
|
哈氏C（HC）
|
|
內襯材料
|
3
|
氯丁橡膠
|
|
4
|
聚氨酯橡膠
|
|
5
|
F4（PTFE）
|
|
6
|
F46（FEP）
|
|
7
|
F40（E-TFE）
|
|
8
|
P0（聚丙烯）
|
|
9
|
PPS（聚丙硫醚）
|
|
額定壓力（MPa）
|
4.0
|
DN18-80
|
|
1.6
|
DN100-150
|
|
1.0
|
DN200-1000
|
|
0.6
|
DN1100-2000
|
|
0.25
|
DN2200
|
|
工作溫度
|
E
|
≤80℃
|
|
H
|
≤180℃
|
|
接地環
|
0
|
無接地環
|
|
1
|
有接地環
|
|
防護等級
|
0
|
IP65
|
|
1
|
IP68
|
|
轉換器形式
|
0
|
一體式
|
|
1
|
分體式
|
|
外殼材料
|
0
|
碳鋼
|
|
1
|
不銹鋼
|
|
表體法蘭
|
0
|
碳鋼
|
|
1
|
不銹鋼
|
|
安裝配對法蘭
|
0
|
不帶
|
|
1
|
帶
|
|
供電電源
|
0
|
220VAC
|
|
1
|
24VDC（Iour≥0.5A）
|
|
儀表量程
|
（XXX）
|
例：3000表示對應最大量程3000m3/h
|
四、選型方法
儀表的選型時請特別注意收集以下數據：
1.被測流體成份 2.最大流量、最小流量 3.最高工作壓力 4.最高溫度、最低溫度
2.被測流體必須具備一定的導電性，導電率>5μS/CM
3.最大流量和最小流量必須符合下表中的數值
|
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
|
φ15
|
0.0636~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.30
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～1762.5
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
五、電磁流量計的接線
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。

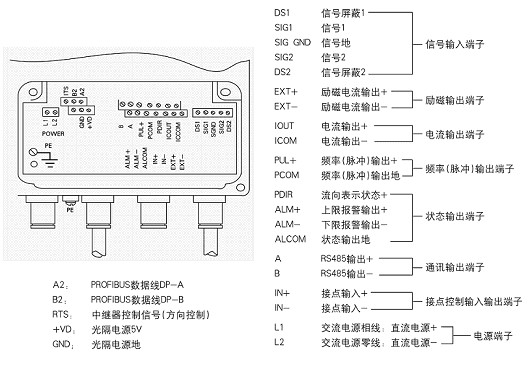

分體型電磁流量計的接線
